一、概述

RF-3000型電磁感應復合鋁箔封口機是我公司最新開發的具有雙冷卻系統的產品，特別適合于熱帶、亞熱帶地區或有連續工作需要的地區使用，可對容器瓶口進行封口。容器的材質可以是聚乙烯（PE）、聚丙烯（PP）、聚苯乙烯（PS）、聚酯（PET）、ABS以及玻璃、陶瓷，不能用金屬瓶體及瓶蓋。

本設備用于醫藥、農藥、食品、石化、化妝品、化工等行業對容器進行鋁箔氣密封口，以起到密封、防偽、防盜的作用。

二、工作原理及結構特征

本機采用國外先進線路，選用美國最新第五代晶體管功率模塊器件，主要關鍵元件原裝進口。

本設備可分為主電源箱及感應頭兩部分。由振蕩源產生的高頻電流經反饋放大、整形，推動功率模塊輸出到感應頭。當有金屬鋁箔接近感應頭時，在鋁箔上產生渦流而發熱，發熱的程度由渦流的強度、頻率的高低和作用時間的長短來決定。整機設有自檢功能檢測功率穩定性，過流、過壓及超溫控制保護以及相位鎖定，功率可調。工作狀態可在控制面板上顯示，便于觀察。冷卻系統采用雙水冷自循環，分別冷卻感應頭和功率模塊。本機裝有水路保護裝置，即當水源斷開或阻塞時，自動切斷電源。

三、主要技術參數

型號:RF-3000

功率：3000W    可調

振蕩頻率：83KHZ左右

輸送速度：8～12米/min

封口直徑：φ26.5～φ50mm（特殊尺寸可以定制）

容器高度：30～460毫米

生產能力：30～200瓶/min（視容器規格、油桶及傳送帶速度而定）

    冷卻系統：機內自循環水冷卻，冷卻水溫度<55℃（室內溫度≤25℃）

電源：?jiǎn)蜗郃C220V±5%    50HZ   20A(電壓不穩時，需配穩壓電源)

使用環境：室內0～45℃   相對濕度<80%

體積：主機600×550×1140毫米（寬×厚×高）

重量：主機65Kg

四、安裝調試

1、搬運：

本機器的線路在出廠時己全部安裝完畢，無須客戶自行安裝。

注意在搬運時，不要拆開或用力去拉接線、水管。

2、安置：

選擇室內平整干燥處，平穩安置電源箱及輸送帶。輸送帶與主電源箱的距離不超過2米。

機器應遠離帶強干擾的設備，如壓縮機、電弧焊機等。

3、配電源：

本機使用220V單相交流電源，用戶自行安裝20A自動開關。為確保電源接線可靠，建議電源線直接接入自動開關端子（應選用安裝電流>15A的插座）。

注意：接地線必須可靠，以保證設備及人身安全。

4、注冷卻水：

打開下部機箱蓋板及冷卻水箱蓋，注入冷卻水至水箱三分之二處。冷卻水建議用純凈水（也可用一般自來水，但容易結水垢）。設備工作時冷卻水自行內循環，工作一段時間后，冷卻水自然蒸發，水位低（低位指示燈亮）時，必須補充水。

5、安裝感應器：

a.將升降機構安裝在輸送器上，安裝后升降機構應轉動靈活，升降機構與輸送帶應垂直，否則加以調整。

b.將感應頭安裝在升降機構的移動平板上，調整至感應頭左右與輸送帶平行。調整升降機構使感應頭底部離封口容器蓋距離為2～3毫米。

c.將感應頭上的信號線按接線圖連接，注意水管連接處不能滲水、不能打結。

6、開機：

a.把設備電源線插到相應的15A插座上，合上用戶自行安裝的電源開關（如有的話）。

b.按機箱面板上“啟動”按鈕：電源指示燈（紅色）亮，面板上功率數顯示“00”，冷卻指示燈（綠色）亮，警示燈閃爍，水泵、風扇開始運轉，表示整機已處在準備狀態。

c.按面板上的“開啟”按鈕：警示燈熄滅，工作指示燈亮，功率顯示字?jǐn)?shù)在38～60之間的某一數值，表示感應頭已經啟動，可以開始封口作業。

d.將待封口的容器放入輸送帶，容器自行移動，要求容器對準感應頭，通常容器通過感應頭的時間為4～6秒。容器通過后檢查封口質量。

封口質量與以下幾個因素有關：

主機輸出功率的大小。它可以用控制面板上的功率調節旋鈕來調節。調節時,數顯會跟著變化。數顯越大，輸出功率越高。

感應頭與容器蓋的距離，可以調節升降機構實現。輸送帶的傳送速度，可以調節電機速度旋鈕來實現。

容器的材質和質量。不同材質的容器，封口溫度也不同比如聚乙烯（PE）的熱封性能最好，聚酯（PET）次之，玻璃較難。質量好的容器應該瓶口平整，而且瓶蓋底部應與瓶口貼緊，以防止鋁箔不與瓶口粘合。

封口鋁箔的材質和質量。

e.調試完畢，按“關閉”按鈕停機，1分鐘后按“停止”按鈕關機。

五、使用和操作

按第四條步驟安裝調試結束，確認無誤后，方可投入使用。

操作順序：

1、如上所述，按“啟動”按鈕，電源指示燈、冷卻指示燈亮，警燈閃爍。

2、按“開啟”鈕，警燈滅，“工作”指示燈亮，功率顯示預設定值。

3、開啟輸送帶電源，輸送帶運轉，調節速度旋鈕至合適位置。

4、推入待封口容器開始正常作業。

5、如操作中發生過流時，控制面板上的故障指示燈（黃色）亮，警示燈閃爍，此時按復位按鈕，待過流燈滅后，再重新按開啟按鈕。

6、作業完畢，按關閉按鈕，機器回到狀態

7、按停止按鈕，機器關閉，退出待機狀態。

六、注意事項與日常保養

1、本機使用220V單相交流電源，接地可靠，保證人身、設備安全。

2、金屬件不能靠近感應頭。

3、經常檢查冷卻水位，一般頻繁使用時，每周檢查一次，并且補充冷卻水（最好使用純凈水）。

4、經常檢查管道，軟管不能打死折，接頭不能有漏水、滲水現象。為防止由于溫度過低引起管道結冰，當室內溫度低于0℃時，水箱內應注入防凍液。

5、維修保養應遵循操作順序。

6、維修保養應固定專業人員。

7、開機后不準打開機箱，檢查維護時必須切斷總電源。

8、機器設計有過載及過熱保護系統，當散熱板溫度超過70℃時會切斷高壓，警燈閃爍；當負載過大（即被加熱的瓶蓋口徑過大、排列緊密或距感應頭太近）時，造成機器高壓電流瞬時超載（數顯瞬時超過“100”）也可加以保護。這屬于正?，F(xiàn)象，可以重新按開啟鍵啟動。

9、未經本公司同意，不得互換或更換封口機感應頭、主板等配件，否則由此造成的后果，客戶自負。

七、運輸與貯存

1、本設備運輸時不準翻滾、傾斜或受潮。

2、本設備貯存在相對濕度小于80%的室內，禁止存放于室外。

八、開箱檢查和保修

1、產品開箱檢查驗收時，在正常運輸、包裝完好的情況下，如發現產品的部件、零件與裝箱單不符時，應及時向本廠供銷部門聯系。

2、使用說明書中的安裝、環境、調整、操作事項應事先了解清楚，避免造成損失和事故。

3、在正常運輸、安裝、使用和保養的條件下，如發現產品制造質量問題，在規定的期限內向本廠質檢部門聯系。本設備保修期壹年。

附1：鋁箔封口機監控部分功能說明

附2：故障一覽表

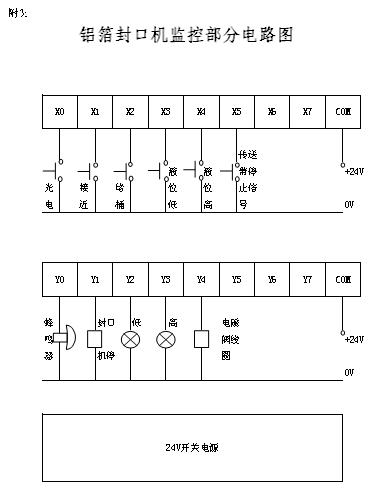

附3：鋁箔封口機監控部分電路圖

附4：電磁感應鋁箔封口機接線原理圖

附5：主板示意圖

附1：

鋁箔封口機監控部分功能說明

一、鋁箔封口機監控部分功能說明

1、冷卻水溫度顯示：

顯示水箱的冷卻水溫度。

2、冷卻水溫度高限與低限設置：

當冷卻水溫度檢測值≥設定溫度高限值時，鋁箔封口機停止工作，并發出報警信號；當冷卻水溫度檢測值<設定溫度低限值時，鋁箔封口機不能正常啟動，并發出報警信號。

3、液位檢測：

當水箱水位低于低限值時，封口機不能工作。

4、無鋁箔報警：

當本設備檢測到油桶沒有鋁箔時，封口機發出警示聲音（如果設備帶有剔除裝置時，剔除裝置會自動把沒有鋁箔的桶推出）。

5、輸送帶停止報警：

當設備處于不運行狀態時，封口機不能啟動；當正常運行的輸送帶突然停止運行時，封口機自動停止運行并報警。

6、堵桶報警：

當油桶停止3秒鐘以后，自動接通光電回路，封口機自動切斷，并發出報警信號。

二、觸摸屏各功能鍵參數設置及說明

A、主菜單1：

1、冷卻水溫度：

a.冷卻水溫度PV：

（此為測量值，不能人為設定）。

b.高限報警溫度：

設置范圍不能超過80℃（出廠設置為65℃）。

c.低限報警溫度：

設置范圍一般為（0至～5℃），出廠設置為0℃。

2、水箱液位指示：

只有顯示功能，不能進行設置。

3、報警器開/關:

a.報警器：

可以通過觸摸屏來選擇開啟或者是關閉。

b.剔除：

若裝置有剔除功能的，則可以通過觸摸屏來選擇開啟或者關閉。

4、設備狀況：

（此項只提供顯示功能，不能設置）

a.設備正常運行時，顯示為：

輸送帶運行；冷卻水溫度正常；液位ok；桶運行。

b.若設備出現異常現象時，顯示為：

輸送帶故障時，顯示為輸送帶停止；

當冷卻水溫度報警時，顯示為溫度異常；

當冷卻水液位低于低限時，顯示液位低；

當油桶停止運行時，顯示堵桶。

B、菜單2：

1、無鋁箔計數：

 a.無鋁箔計數：

可以采集一天當中無鋁箔的桶數。

b.計數清零：

此按鍵可以將計數器復位。

2、參數設置1：

a.延時關閉：

設置范圍為（0<t≤0.5S 之間），出廠設置為0.3S。

b.延時打開：

設置范圍為（0<t≤0.4S 之間），出廠設置為0.3S。

c.檢測點數：

設置范圍為（1點～2點），出廠設置為2點。

3、參數設置2：

a.報警時間：

設置范圍為（1≤t≤5S 之間，不能為0）,出廠設置為1S。

b.堵桶時間:

設置范圍一般視現場具體情況而定，但不能為零，出廠設置為3S。

附2：

故障一覽表

附4：

附5：
